Аппарат теплообменный пластинчатый разборный Теплохит ТИ 34 (ДУ 100)

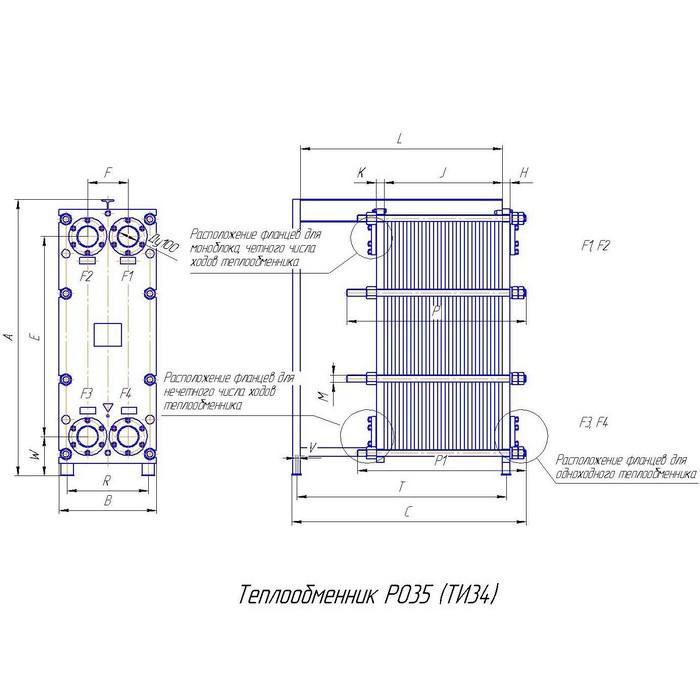

Габаритный чертеж пластинчатого разборного теплообменника Теплохит ТИ 34 (ДУ 100)
Нажмите чтобы увеличить
Пластинчатый разборный теплообменник Теплохит ТИ 34 (ДУ 100) – фото внешнего вида

Теплохит ТИ 34 (ДУ 100) – пластинчатый разборный теплообменный аппарат. Присоединения – фланцевые ДУ 100.

Площадь одной пластины – 0,481 м2. Максимальное количество пластин – 289 штук, давление – 16 бар, температура – 190 °C. Большая разновидность каналов позволяет точно настраивать гидравлическое сопротивление в теплообменнике при его проектировании, одновременно, добиваясь наибольшего коэффициента теплопередачи.

Данный теплообменный аппарат подходит для нагрева воды и гликолевых смесей в сфере ЖКХ (отопление, горячее водоснабжение и вентиляция). Гарантийный срок составляет 12 месяцев, а эксплуатационный 10-15 лет.

  • Бесплатная доставка
  • Отгрузка от 1 дня
  • Расчет и подбор от 15 мин
  • Производители Теплохит
  • Модель: ТИ 34 (ДУ 100)
  • Наличие: уточните у менеджера
  • Склад в Омске:
    ул. Северная 5-я, дом 192

Рейтинг товара:

Отзывов: 1

  • Цена: 250 000 RUB *
Заказать

Характеристики

  • Рабочая температура: от –30 °С до +190 °С
  • Максимальное рабочее давление: до 16 бар
  • Используемые материал прокладок: Nitril, EPDM, Viton
  • Материал пластин: SMO 254, AISI 304, AISI 316, Titanium

Таблица размеров

число пластин

A

B

C

E

F

H6

H10

H16

H25

K6

K10

K16

K25

L

P

P1

M6

M10

M16

M25

R

T

V

W

До 61

1395

510

766

1048

212

40

40

40

-

40

40

40

-

600

475

515

36

36

36

-

410

650

18

206

63-89

1395

510

906

1048

212

40

40

40

-

40

40

40

-

740

590

655

36

36

36

-

410

790

18

206

91-117

1395

510

1056

1048

212

40

40

40

-

40

40

40

-

890

720

810

36

36

36

-

410

940

18

206

119-147

1395

510

1201

1048

212

40

40

40

-

40

40

40

-

1035

850

950

36

36

36

-

410

1085

18

206

149-175

1395

510

1346

1048

212

40

40

40

-

40

40

40

-

1180

970

1095

36

36

36

-

410

1230

18

206

177-203

1395

510

1496

1048

212

40

40

40

-

40

40

40

-

1330

1105

1200

36

36

36

-

410

1380

18

206

205-233

1395

510

1636

1048

212

40

40

40

-

40

40

40

-

1470

1225

1310

36

36

36

-

410

1520

18

206

235-261

1395

510

1786

1048

212

40

40

40

-

40

40

40

-

1620

1345

1440

36

36

36

-

410

1670

18

206

263-289

1395

510

1926

1048

212

40

40

40

-

40

40

40

-

1760

1460

1570

36

36

36

-

410

1810

18

206

Стоимость

Цена теплообменного аппарата Теплохит ТИ 34 (ДУ 100) может варьироваться. Это связано с тем, что типомодель теплообменника – прототип, конечное исполнение которого может отличаться по количеству, компоновкам, материалам пластин и прокладок в зависимости от назначения и технологических параметров, предъявляемых к системе, в которой он будет использоваться.

Определить конечную стоимость можно, заполнив поля характеристик в разделе Расчет теплообменника онлайн, или связавшись с инженером нашей компании, который сориентирует откуда взять требуемые данные.

Для расчета необходимы:

  • рабочие среды теплоносителя и потребителя (например, вода-вода)
  • тепловая нагрузка или расход одной из рабочих сред
  • требуемые температуры теплоносителя и потребителя на входе и выходе теплообменника
  • допустимые потери по напору
  • максимальное давление

После того, как будут предоставлены, указанные выше параметры – наши инженеры в кратчайшие сроки произведут теплотехнический расчет, вышлют чертеж аппарата, озвучат цену и сроки его изготовления.
