Аппарат теплообменный пластинчатый разборный Ридан НН 201 (Ду 500 мм)
Нажмите чтобы увеличить
Ридан НН 201 — теплообменник с Ду 500 мм. Назначение — обмен тепловой энергией между двумя веществами. Конверсия теплом происходит без смешивания сред.
Применение: большая энергетика, химические, пищевые, нефтяные, морские производства. Детальную информацию по габаритам и материалам исполнения смотрите ниже. Собирается из импортных комплектующих марки Sondex.
Характеристики
- Рабочая температура: от –30 °С до +200 °С.
- Максимальное рабочее давление: до 25 бар.
- Используемые материал прокладок: Nitrile, EPDM, Viton.
- Материал пластин: SMO 254, AISI 304, AISI 316, Titanium.
- Допустимое количество пластин: 11 — 111 шт.
Таблица размеров
| Тип теплообменника | № рамы | Размеры в миллиметрах | Стяжные шпильки | Кол-во пластин, шт. | Макс. масса, кг. | |||||
|---|---|---|---|---|---|---|---|---|---|---|
| L | L1 | L2 | размер | кол-во, шт. | ||||||
| Расчетное давление 1,0 МПа (10 кгс/см2) | ||||||||||
| НН №201 | 1 | 1295 | 1215 | 1000 | М36 | 18 | 11-91 | 6160 | ||
| 2 | 1795 | 1715 | 1500 | М36 | 18 | 92-173 | 7500 | |||
| 3 | 2295 | 2215 | 2000 | М36 | 18 | 174-255 | 8800 | |||
| 4 | 2860 | 2710 | 2500 | М36 | 18 | 256-337 | 10320 | |||
| 5 | 3360 | 3200 | 3000 | М36 | 18 | 338-419 | 11690 | |||
| 6 | 4360 | 4210 | 4000 | М36 | 18 | 420-583 | 14380 | |||
| 7 | 5385 | 5235 | 5000 | М36 | 18 | 584-747 | 17300 | |||
| 8 | 6385 | 6235 | 6000 | М36 | 18 | 748-921 | 20200 | |||

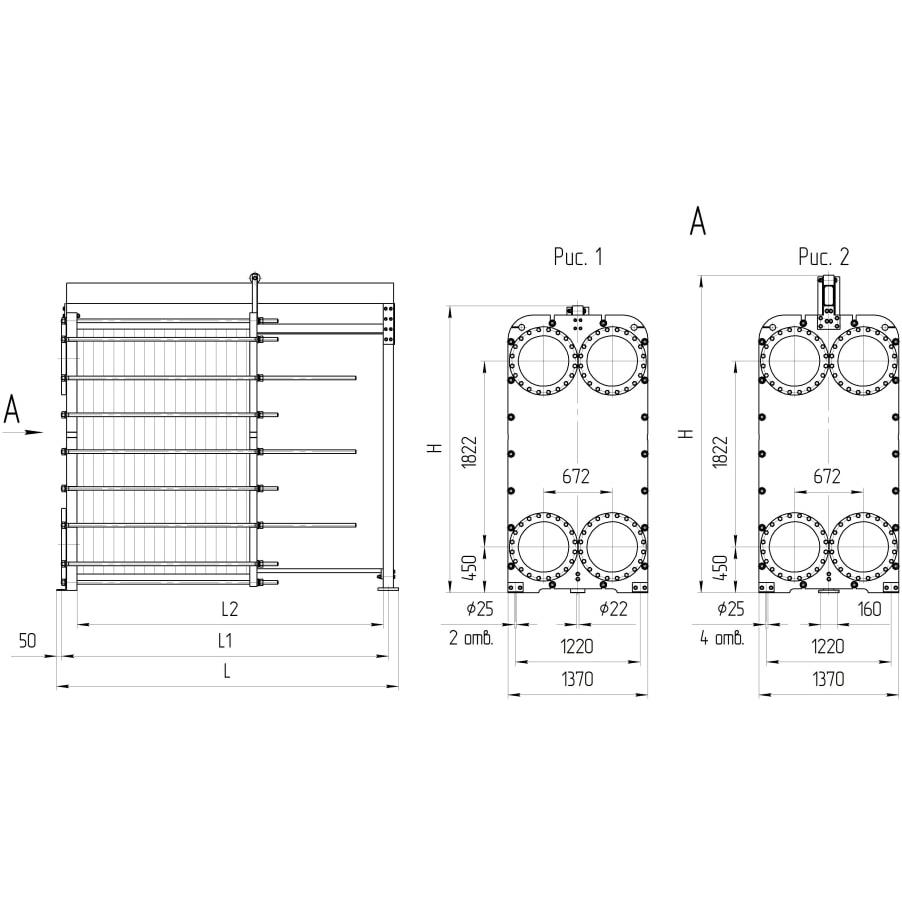

| Размер H: рамы №1-№3 — 2812 мм, рамы №4-№6 — 3112 мм, рамы №7-№8 — 3212 мм.
Рис. 1 — рамы №1-№3, Рис. 2 — рамы №4-№8. |
||||||||||
Стоимость
Цена (от 1 589 200 Р) указана для примера.
Ридан НН 201 — типомодель. Исполнение каждого теплообменного аппарата отличается по количеству, компоновкам, материалам пластин и материалам прокладок, поскольку теплообменники рассчитываются под конкретный объект индивидуально.
Определить конечную стоимость можно, заполнив поля характеристик в разделе Расчет теплообменника онлайн, или связавшись с инженером нашей компании, который сориентирует откуда взять расчетные данные.
Для расчета потребуются:
- рабочие среды теплоносителя и потребителя (например, вода-вода)
- тепловая нагрузка или расход одной из рабочих сред
- требуемые температуры теплоносителя и потребителя на входе и выходе теплообменника
- допустимые потери по напору
- максимальное давление
После того, как будут предоставлены данные для расчета, наши инженеры в кратчайшие сроки предоставят теплотехнический расчет с чертежом аппарата и цену со сроками изготовления и доставкой до объекта.
