Аппарат теплообменный пластинчатый разборный Danfoss XG 20 H/L

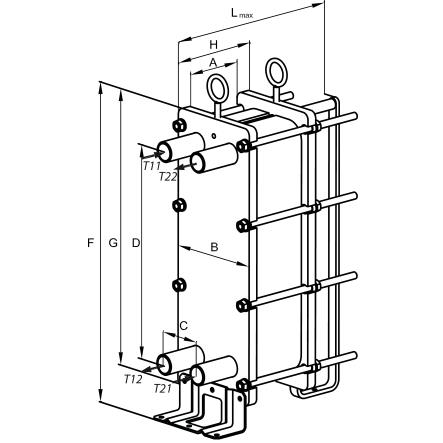

Габаритный чертеж пластинчатого разборного теплообменника Danfoss XG 20H/L

Нажмите чтобы увеличить

Пластинчатый разборный теплообменник Danfoss XG 20H/L – фото внешнего вида

Пластинчатый разборный теплообменник Danfoss XG 20 H/L передает тепло от одной среды другой. Состоит из пакета пластин с прокладками и прижимных плит, собранных в единую конструкцию с помощью стяжных шпилек. Пластины образуют два контура: теплоноситель и теплопотребитель. Среды в процессе теплообмена не смешиваются друг с другом.

Danfoss XG 20 H/L оснащен присоединительными патрубками диаметром 50 мм (резьба наружная). Максимальное рабочее давление 16 бар. Площадь одной пластины 0,098 м2.

Теплообменные аппараты этой серии применяются в сфере ЖКХ для приготовления воды под горячее водоснабжение, отопление и для вентиляции.

Бесплатная доставка
Отгрузка от 1 дня
Расчет и подбор от 15 мин

Производители Danfoss
Модель: XG 20H/L
Наличие: уточните у менеджера
Склад в Омске:
ул. Северная 5-я, дом 192

Рейтинг товара:

Отзывов: 1

Цена: По запросу *

Заказать

Характеристики

Рабочая температура: от –30 °С до +190 °С
Максимальное рабочее давление: до 16 бар
Используемые материал прокладок: Nitril, EPDM, Viton
Материал пластин: SMO 254, AISI 304, AISI 316, Titanium

Таблица размеров

Кол-во пластин	Габаритные размеры, мм									S теплообмена, м2	Вес, кг
Кол-во пластин	A	B	C	D	E	G	H	F	J	S теплообмена, м2	Вес, кг
10	35	300	140	640	180	835	95	910	130/130	0,98	136
20	70	300	140	640	180	835	155	910	130/130	2,21	144
30	105	300	140	640	180	835	215	910	130/130	3,44	152
40	140	300	140	640	180	835	275	910	130/130	4,67	160
50	175	300	140	640	180	835	335	910	130/130	5,9	168
60	210	300	140	640	180	835	395	910	130/130	7,13	176
70	245	300	140	640	180	835	455	910	130/130	8,36	184
80	280	300	140	640	180	835	515	910	130/130	9,59	192
90	315	300	140	640	180	835	575	910	130/130	10,82	200
100	350	300	140	640	180	835	635	910	130/130	12,05	208
110	385	300	140	640	180	835	695	910	130/130	13,28	216
120	420	300	140	640	180	835	755	910	130/130	14,51	224
140	490	300	140	640	180	835	815	910	130/130	16,97	240

Стоимость

Цена теплообменного аппарата Danfoss XG 20H/L может варьироваться. Это связано с тем, что типомодель теплообменника – прототип, конечное исполнение которого может отличаться по количеству, компоновкам, материалам пластин и прокладок в зависимости от назначения и технологических параметров, предъявляемых к системе, в которой он будет использоваться.

Определить конечную стоимость можно, заполнив поля характеристик в разделе Расчет теплообменника онлайн, или связавшись с инженером нашей компании, который сориентирует откуда взять требуемые данные.

Для расчета необходимы:

рабочие среды теплоносителя и потребителя (например, вода-вода)
тепловая нагрузка или расход одной из рабочих сред
требуемые температуры теплоносителя и потребителя на входе и выходе теплообменника
допустимые потери по напору
максимальное давление

После того, как будут предоставлены, указанные выше параметры – наши инженеры в кратчайшие сроки произведут теплотехнический расчет, вышлют чертеж аппарата, озвучат цену и сроки его изготовления.
