Аппарат теплообменный пластинчатый разборный Ридан НН 19 (Ду 65 мм)
Нажмите чтобы увеличить
Ридан НН 19 с Ду 65 мм имеет пропускную способность не менее 80 м3/ч. Глубина формовки пластин — 2,3 мм. Специально спроектирован для работы в системах отопления и ГВС с производительностью в пределах 0,8-1,5 МВт.
Соотношение габаритного размера к передаваемой мощности — неповторимо. Занимает минимум места в тепловом пункте дома или ЦТП. Показывает «высокие» результаты в котельных во время переходного режима, когда t теплоносителя минимальна. Однако, не менее эффективно справляется с охлаждением и нагревом продукта в пищевом производстве.
Остывание среды в структуре гидравлики с нагрузками до 200-350 кВт. Перепад температуры масла в 20 градусов при протоке в объема — 20-25 куба в час.
Характеристики
- Рабочая температура: от –30 °С до +200 °С.
- Максимальное рабочее давление: до 25 бар.
- Используемые материал прокладок: Nitrile, EPDM, Viton.
- Материал пластин: SMO 254, AISI 304, AISI 316, Titanium.
- Допустимое количество пластин: 11 — 111 шт.

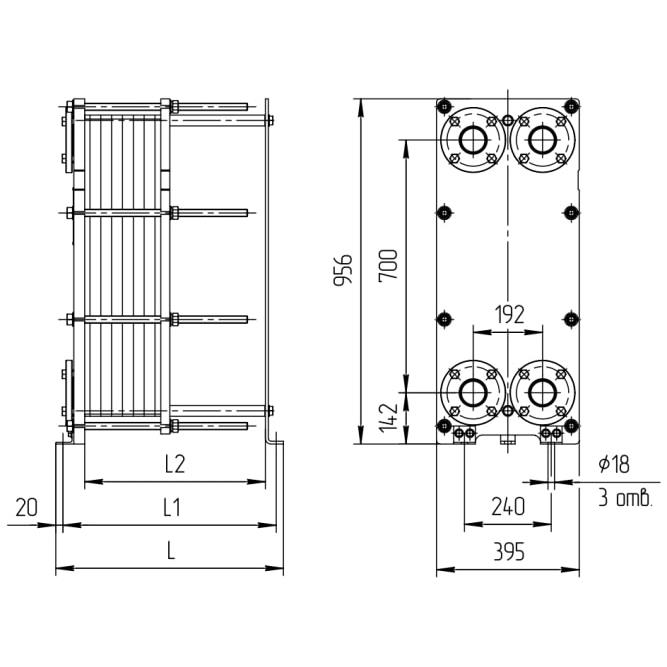

Таблица размеров
| Тип теплообменника | № рамы | Размеры в миллиметрах | Стяжные шпильки | Кол-во пластин, шт. | Макс. масса, кг. | |||||
|---|---|---|---|---|---|---|---|---|---|---|
| L | L1 | L2 | размер | кол-во, шт. | ||||||
| Расчетное давление 1,0 МПа (10 кгс/см2) | ||||||||||
| НН №19 | 1 | 525 | 485 | 400 | М20 | 8 | 11-35 | 195 | ||
| 2 | 625 | 585 | 500 | М20 | 8 | 36-55 | 215 | |||
| 3 | 725 | 685 | 600 | М20 | 8 | 56-75 | 235 | |||
| 4 | 875 | 835 | 750 | М20 | 8 | 76-105 | 265 | |||
| 5 | 1125 | 1085 | 1000 | М20 | 8 | 106-155 | 320 | |||
| Расчетное давление 1,6 МПа (16 кгс/см2) | ||||||||||
| НН №19 | 1 | 530 | 490 | 400 | М24 | 8 | 11-35 | 250 | ||
| 2 | 630 | 590 | 500 | М24 | 8 | 36-55 | 275 | |||
| 3 | 730 | 690 | 600 | М24 | 8 | 56-75 | 300 | |||
| 4 | 880 | 840 | 750 | М24 | 8 | 76-105 | 340 | |||
| 5 | 1130 | 1090 | 1000 | М24 | 8 | 106-155 | 405 | |||
Стоимость
Цена (от 67 400 Р) указана для примера.
Ридан НН 19 — типомодель. Исполнение каждого теплообменного аппарата отличается по количеству, компоновкам, материалам пластин и материалам прокладок, поскольку теплообменники рассчитываются под конкретный объект индивидуально.
Определить конечную стоимость можно, заполнив поля характеристик в разделе Расчет теплообменника онлайн, или связавшись с инженером нашей компании, который сориентирует откуда взять расчетные данные.
Для расчета потребуются:
- рабочие среды теплоносителя и потребителя (например, вода-вода)
- тепловая нагрузка или расход одной из рабочих сред
- требуемые температуры теплоносителя и потребителя на входе и выходе теплообменника
- допустимые потери по напору
- максимальное давление
После того, как будут предоставлены данные для расчета, наши инженеры в кратчайшие сроки предоставят теплотехнический расчет с чертежом аппарата и цену со сроками изготовления и доставкой до объекта.
