Аппарат теплообменный пластинчатый разборный Теплохит ТИ 57 (ДУ 125)

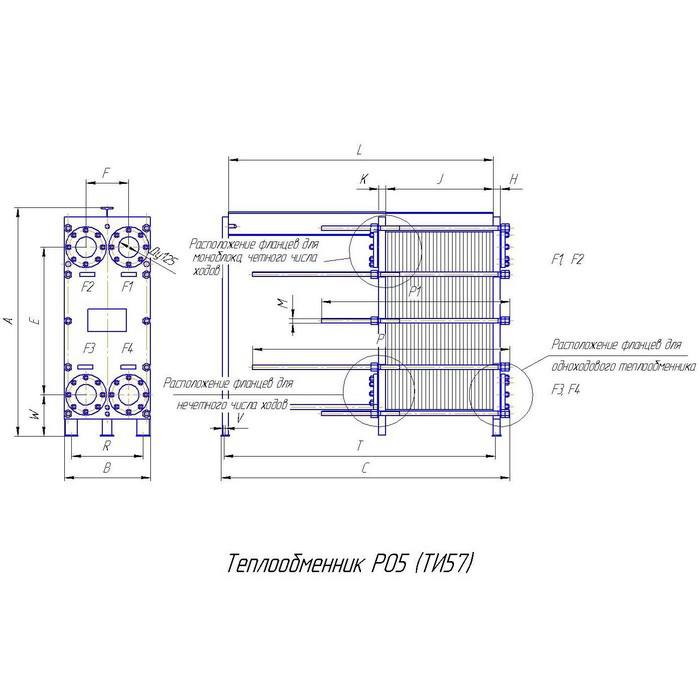

Габаритный чертеж пластинчатого разборного теплообменника Теплохит ТИ 57 (ДУ 125)

Нажмите чтобы увеличить

Пластинчатый разборный теплообменник Теплохит ТИ 57 (ДУ 125) – фото внешнего вида

Теплохит ТИ 57 (ДУ 125) – пластинчатый разборный теплообменный аппарат. Присоединения – фланцевые ДУ 125.

Площадь одной пластины – 0,765 м2. Максимальное количество пластин – 323 штуки, давление – 16 бар, температура – 190 °C. Большая разновидность каналов позволяет точно настраивать гидравлическое сопротивление в теплообменнике при его проектировании, одновременно, добиваясь наибольшего коэффициента теплопередачи.

Данный теплообменный аппарат подходит для нагрева воды и гликолевых смесей в сфере ЖКХ (отопление, горячее водоснабжение и вентиляция). Гарантийный срок составляет 12 месяцев, а эксплуатационный 10-15 лет.

Бесплатная доставка
Отгрузка от 1 дня
Расчет и подбор от 15 мин

Производители Теплохит
Модель: ТИ 57 (ДУ 125)
Наличие: уточните у менеджера
Склад в Омске:
ул. Северная 5-я, дом 192

Рейтинг товара:

Отзывов: 1

Цена: 420 000 RUB *

Заказать

Характеристики

Рабочая температура: от –30 °С до +190 °С
Максимальное рабочее давление: до 16 бар
Используемые материал прокладок: Nitril, EPDM, Viton
Материал пластин: SMO 254, AISI 304, AISI 316, Titanium

Таблица размеров

число пластин	A	B	C	E	F	H6	H10	H16	H25	K6	K10	K16	K25	L	P	P1	M6	M10	M16	M25	R	T	V	W
До 67	1690	670	865	1170	350	50	50	50	-	50	50	50	-	675	800	700	36	36	36	-	546	736	18	270
69-83	1690	670	995	1170	350	50	50	50	-	50	50	50	-	805	1000	800	36	36	36	-	546	866	18	270
85-103	1690	670	1165	1170	350	50	50	50	-	50	50	50	-	975	1100	900	36	36	36	-	546	1036	18	270
105-129	1690	670	1370	1170	350	50	50	50	-	50	50	50	-	1180	1300	1100	36	36	36	-	546	1241	18	270
131-163	1690	670	1610	1170	350	50	50	50	-	50	50	50	-	1420	1500	1300	36	36	36	-	546	1481	18	270
165-203	1690	670	1930	1170	350	50	50	50	-	50	50	50	-	1740	1800	1540	36	36	36	-	546	1801	18	270
205-253	1690	670	2340	1170	350	50	50	50	-	50	50	50	-	2150	2160	1860	36	36	36	-	546	2211	18	270
255-323	1690	670	2840	1170	350	50	50	50	-	50	50	50	-	2650	2670	2300	36	36	36	-	546	2711	18	270

Стоимость

Цена теплообменного аппарата Теплохит ТИ 57 (ДУ 125) может варьироваться. Это связано с тем, что типомодель теплообменника – прототип, конечное исполнение которого может отличаться по количеству, компоновкам, материалам пластин и прокладок в зависимости от назначения и технологических параметров, предъявляемых к системе, в которой он будет использоваться.

Определить конечную стоимость можно, заполнив поля характеристик в разделе Расчет теплообменника онлайн, или связавшись с инженером нашей компании, который сориентирует откуда взять требуемые данные.

Для расчета необходимы:

рабочие среды теплоносителя и потребителя (например, вода-вода)
тепловая нагрузка или расход одной из рабочих сред
требуемые температуры теплоносителя и потребителя на входе и выходе теплообменника
допустимые потери по напору
максимальное давление

После того, как будут предоставлены, указанные выше параметры – наши инженеры в кратчайшие сроки произведут теплотехнический расчет, вышлют чертеж аппарата, озвучат цену и сроки его изготовления.
