Аппарат теплообменный пластинчатый разборный Ридан НН 06М
Нажмите чтобы увеличить
Ридан НН 06М – пластинчатый разборный теплообменник. Присоединения муфтовые, с наружной резьбой 32 мм. Площадь одной пластины равна 6 дм2.
Благодаря своим компактным размерам успешно используется в сфере ЖКХ для приготовления воды под горячее водоснабжение и отопление. Может быть использован для подогрева воды в бассейнах. Кроме того, подходит для технологических процессов с небольшими нагрузками, например, для нагрева и охлаждения сусла, вин, масел и прочих жидких сред.
Срок эксплуатации данного теплообменника равен 15 годам (при своевременном техническом обслуживании).
Характеристики
- Рабочая температура: от –30 °С до +200 °С
- Максимальное рабочее давление: до 16 бар
- Используемые материал прокладок: Nitril, EPDM, Viton
- Материал пластин: SMO 254, AISI 304, AISI 316, Titanium

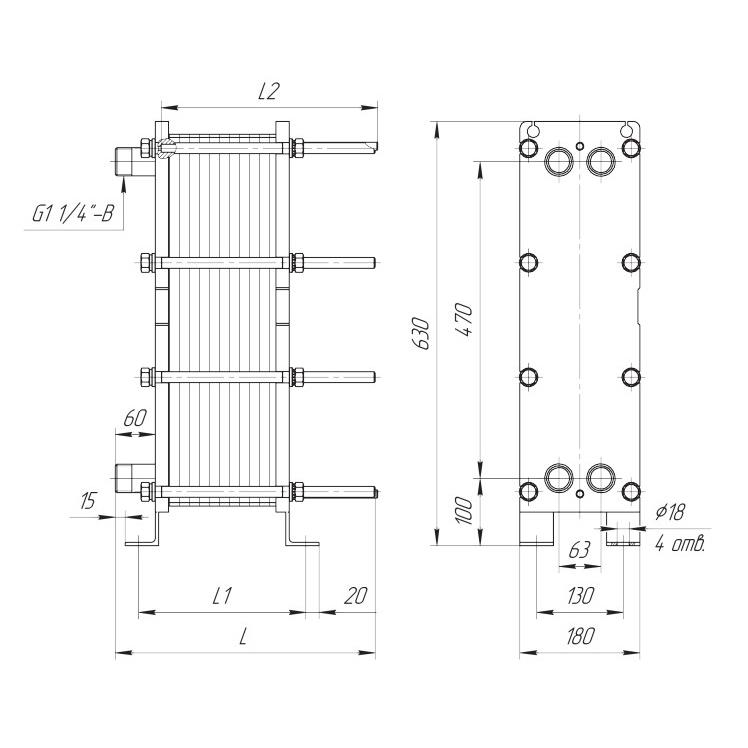

Таблица размеров
|
Тип теплообменника |
№ рамы |
Размеры, мм |
Стяжные шпильки |
Кол-во пластин, шт |
Макс масса, кг |
|||
|
L |
L1 |
L2 |
Размер |
Кол-во |
||||
|
Расчетное давление 10, 16 бар |
||||||||
|
НН№06М |
1 |
290 |
90+2,3*n |
225 |
М16 |
8 |
50-40 |
46 |
|
2 |
390 |
325 |
41-70 |
53 |
||||
|
3 |
540 |
425 |
71-100 |
62 |
||||
Стоимость
Цена теплообменного аппарата Ридан НН 06М может варьироваться. Это связано с тем, что типомодель теплообменника – прототип, конечное исполнение которого может отличаться по количеству, компоновкам, материалам пластин и прокладок в зависимости от назначения и технологических параметров, предъявляемых к системе, в которой он будет использоваться.
Определить конечную стоимость можно, заполнив поля характеристик в разделе Расчет теплообменника онлайн, или связавшись с инженером нашей компании, который сориентирует откуда взять требуемые данные.
Для расчета необходимы:
- рабочие среды теплоносителя и потребителя (например, вода-вода)
- тепловая нагрузка или расход одной из рабочих сред
- требуемые температуры теплоносителя и потребителя на входе и выходе теплообменника
- допустимые потери по напору
- максимальное давление
После того, как будут предоставлены, указанные выше параметры – наши инженеры в кратчайшие сроки произведут теплотехнический расчет, вышлют чертеж аппарата, озвучат цену и сроки его изготовления.
