Аппарат теплообменный пластинчатый разборный Ридан НН 62 (Ду 150 мм)

Нажмите чтобы увеличить

Ридан НН 62 имеет Ду150 мм с глубиной формовки каналов 2,6 мм. Расход доходит до 350 м3/ч. Аппарат с «длинной тепловой линией», что позволяет использовать его в системах централизованного холодоснабжения и кондиционирования.

Работает в t-ных режимах с минимальным отличием между входом теплоносителя и выходом потребителя. Например, температурный график хладоносителя 5-10, в то время, как контур фанкоилов — 12-7! Разница составляет два градуса! Такой результат невозможен при применении кожухотрубчатых ТО, либо размер устройства будет неоправданно велик, как и стоимость.

  • Бесплатная доставка
  • Отгрузка от 1 дня
  • Расчет и подбор от 15 мин
  • Производители Ридан
  • Модель: НН №62
  • Наличие: уточните у менеджера
  • Склад в Омске:
    ул. Северная 5-я, дом 192

Рейтинг товара:

Отзывов: 1

  • Цена: 188 500 RUB *
Заказать

Характеристики

  • Рабочая температура: от –30 °С до +200 °С.
  • Максимальное рабочее давление: до 25 бар.
  • Используемые материал прокладок: Nitrile, EPDM, Viton.
  • Материал пластин: SMO 254, AISI 304, AISI 316, Titanium.
  • Допустимое количество пластин: 11 — 111 шт.

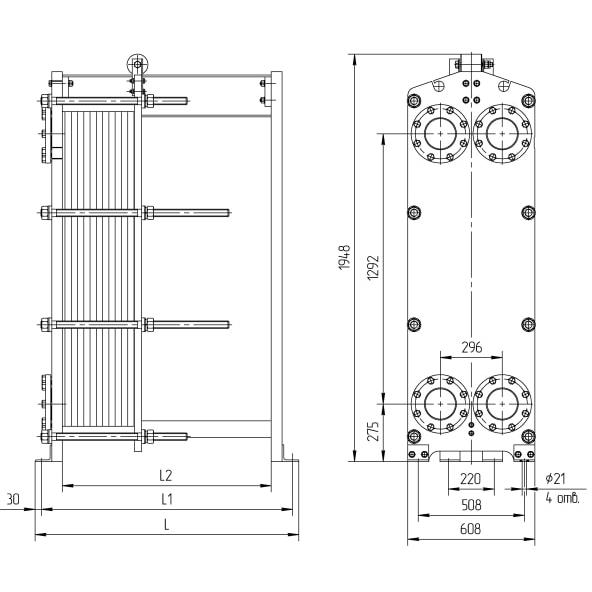

Таблица размеров

Тип теплообменника № рамы Размеры в миллиметрах Стяжные шпильки Кол-во пластин, шт. Макс. масса, кг.
L L1 L2 размер кол-во, шт.
Расчетное давление 1,0 МПа (10 кгс/см2)
НН№62 1 810 750 600 М36 8 11-68 920
2 1210 1150 1000 М36 8 69-115 1060
3 1710 1650 1500 М36 8 116-207 1310
4 2210 2150 2000 М36 8 208-300 1560
5 2710 2650 2500 М36 8 301-392 1820
6 3210 3150 3000 М36 8 393-485 2070
Расчетное давление 1,6 МПа (16 кгс/см2)
НН №62 общепромышленное исполнение 1 815 755 600 М36 8 11-68 1000
2 1215 1155 1000 М36 8 69-115 1170
3 1715 1655 1500 М36 8 116-207 1460
4 2215 2155 2000 М36 8 208-300 1770
5 2715 2655 2500 М36 8 301-392 2070
6 3215 3155 3000 М36 8 393-485 2380
НН №62 специальное исполнение 1 820 760 600 М36 8 11-68 1080
2 1220 1160 1000 М36 8 69-115 1250
3 1720 1660 1500 М36 8 116-207 1540
4 2220 2160 2000 М36 8 208-300 1850
5 2720 2660 2500 М36 8 301-392 2150
6 3220 3160 3000 М36 8 393-485 2460

Стоимость

Цена (от 188 500 Р) указана для примера.

Ридан НН 62 — типомодель. Исполнение каждого теплообменного аппарата отличается по количеству, компоновкам, материалам пластин и материалам прокладок, поскольку теплообменники рассчитываются под конкретный объект индивидуально.

Определить конечную стоимость можно, заполнив поля характеристик в разделе Расчет теплообменника онлайн, или связавшись с инженером нашей компании, который сориентирует откуда взять расчетные данные.

Для расчета потребуются:

  • рабочие среды теплоносителя и потребителя (например, вода-вода)
  • тепловая нагрузка или расход одной из рабочих сред
  • требуемые температуры теплоносителя и потребителя на входе и выходе теплообменника
  • допустимые потери по напору
  • максимальное давление

После того, как будут предоставлены данные для расчета, наши инженеры в кратчайшие сроки предоставят теплотехнический расчет с чертежом аппарата и цену со сроками изготовления и доставкой до объекта.

Отзывы

(1)
13.11.2018

Данный отзыв является примером, чтобы вам было легче написать свой:

  1. Отзыв необходимо писать о конкретном изделии, в данном случае о теплообменнике Ридан НН №62 .
  2. Опишите в своем отзыве как можно подробнее опыт использования данного агрегата:
    • Когда был приобретен;
    • Для каких целей использовался;
    • С какими трудностями вы столкнулись при внедрении данного теплообменного аппарата;
    • Какие положительные впечатления остались у вас о нем.

Обратите внимание, что все отзывы проходят предварительную премодерацию, поэтому не стоит употреблять нецензурную лексику, спамить или писать на отвлеченные темы.

С другой стороны, мы бы хотели собрать максимальное кол-во честных отзывов, чтобы клиентам при выборе оборудования, которые еще только принимают решение о покупке, не пришлось наступать на те же грабли, что и вам, если такое имело место.

Ваш отзыв о товаре:
Нажимая кнопку "Отправить" я даю свое согласие на обработку моих персональных данных в соответствии с Федеральным законом от 27.07.2006 года №152-Ф3 "О Персональных данных", на условиях и для целей, определенных в Согласии на обработку персональных данных

Подобрать теплообменник по параметрам

Греющая сторона
Нагреваемая сторона
Есть готовый расчет, заполненный опросный лист или спецификация? Прикрепите файл:

С этим товаром покупают

Промывочная установка BWT Sek 13

BWT Sek 13 — промывочный аппарат для очистки от накипи и иных отложений на рабочих поверхностях отопительного оборудования: теплообменников, котлов, радиаторов. Данный циркуляционный насос выгоден в эксплуатации сервисными организациями, специализирующимся на обслуживании агрегатов, и произво..
По запросу

Наличие:

Подробнее

Промывочный реагент BWT Cillit ZN/I

Cillit ZN/I — раствор, используемый для очистки рабочих поверхностей теплообменников от накипи и ржавчины. Нельзя применять в системах питьевого водоснабжения, с деталями, выполненными из нержавеющей стали, пластмассы и алюминия. Разработан специально для очищения материалов на основе медных,..
15 910 RUB

Наличие:

Подробнее

Промывочная установка Pump Eliminate 47 AUTO

PUMP ELIMINATE 47 AUTOMATIC — модель с автоматическим реверсом, программируемым по времени срабатывания. Поэтому данное устройство работает с минимальным контролем процесса очистки, что экономит время обслуживающего персонала. Используется для безразборного удаления отложений внутри теплообме..
81 478 RUB

Наличие:

Подробнее

Промывочный реагент STEELTEX INOX

STEELTEX INOX — промывочный раствор на основе кислоты с ингибиторами для устранения накипи известкового характера и оксида железа с внутренних поверхностей теплообменных аппаратов и бойлеров. Поскольку нейтрален к меди, стали, чугуну, алюминию, латуни, также используется для очистки систем ко..
5 250 RUB

Наличие:

Подробнее

Промывочный реагент СК-110 А

СК-110 А — промывочный раствор на основе акриловой кислоты. Предназначен для удаления карбонатных загрязнений в отопительных агрегатах, таких как, теплообменники и котлы, а также трубные системы отопления.Форма выпуска — жидкость, фасованная в канистры 5-10-25-30-200-1000 кг. Данный оте..
13 090 RUB

Наличие:

Подробнее

Промывочный реагент Alfa Laval ALFA CAUS

ALFA CAUS — реагент шведского производителя Альфа Лаваль, рекомендуемый им для очищения от загрязнений аппаратов собственного производства.Изготавливается на основе каустической соды, поэтому его использование направлено на устранение жировых и органических отложений. Поставляется в 20-литров..
19 460 RUB

Наличие:

Подробнее

Промывочная установка АкваProf 190

АкваProf 190 — циркуляционный насос для безразборной очистки бойлеров и теплообменников от засорений, образованных в процессе эксплуатации. Рабочее колесо аппарата изготовлено из композитного материала. Емкость бака — 100 литров, высота напора — 16 метров водяного столба, производ..
63 612 RUB

Наличие:

Подробнее

Промывочная установка Pump Eliminate 27 AUTOMATIC

PUMP ELIMINATE 27 AUTOMATIC — установка для совершения безразборной очистки теплообменных аппаратов и котлов малой и средней мощности от отложений на рабочих поверхностях. Бак, выполнен из кислотостойкого материала, объемом 15 литров. Насос — с напором в 10 метров водяного столба. Осна..
71 960 RUB

Наличие:

Подробнее

Промывочная установка НПЦ-100 М

Установка НПЦ-100 М — профессиональный инструмент для сервисного обслуживания теплообменных аппаратов и котлов.Имеет реверсивный механизм, что облегчает работу и экономит время специалистов по промывке.Предназначена для удаления отложений различного рода с рабочих поверхностей оборудования. Е..
87 100 RUB

Наличие:

Подробнее

Промывочная установка НПЦ-200 М

Установка НПЦ-200 М — промывочный аппарат для удаления загрязнений с внутренних поверхностей теплообменных устройств. Содержит реверсивный механизм для экономии времени при очистке контура оборудования. Объем бака для химических реагентов в 200 литров позволяет очищать крупные теплообменники..
110 500 RUB

Наличие:

Подробнее

Также рекомендуем посмотреть

Теплообменник пластинчатый разборный КС 30

КС 30 – пластинчатый разборный теплообменник. Используется для работы в системах ГВС, отопления и вентиляции. Теплообменные аппараты серии КС применяются при давлении не выше 16 бар и температуре до 180 °C. В качестве рабочих сред могут выступать: пар, вода, гликоли, масло и другие жидкие..
По запросу

Наличие:

Подробнее

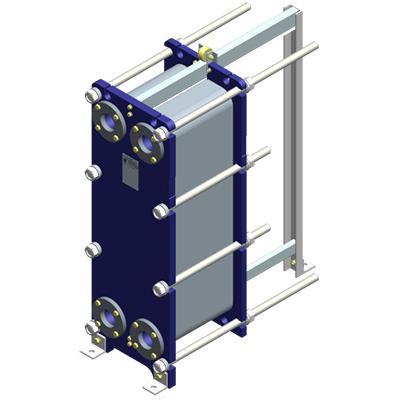

Теплообменник пластинчатый разборный Ридан НН 37

Ридан НН 37 – пластинчатый разборный теплообменник. Присоединения фланцевые ДУ 80 мм. Площадь одной пластины равна 37 дм2. Используется для подготовки воды или гликолевых смесей в сфере жилищно-коммунального хозяйства (ГВС, отопление и вентиляция). Помимо стандартных задач в ЖКХ, способен реш..
82 000 RUB

Наличие:

Подробнее

Теплообменник пластинчатый разборный ТПлР S18

ТПлР S18 – пластинчатый разборный теплообменник производства компании ТехноИнж. Аппараты данной серии собираются на пластинах и уплотнениях фирмы Sondex. Разработан для передачи тепла от горячей среды к холодной. Применяется в сфере ЖКХ для подготовки воды в отоплении, ГВС и вентиляции. Помим..
69 000 RUB

Наличие:

Подробнее

Теплообменник пластинчатый разборный Теплотекс АПВ 200 E

Теплотекс 200 E — аппарат, предназначенный для выполнения процесса передачи тепловой энергии теплоносителя потребителю. Размер присоединения Ду200. Эффективная площадь теплопередачи в диапазоне 35,15-1146,70 м2. Применение: коммунальное хозяйство, технологические линии в химических, нефтяных,..
278 900 RUB

Наличие:

Подробнее

Теплообменник пластинчатый разборный Sigma M96

Sigma M96 – пластинчатый разборный теплообменник, предназначенный для теплообмена между двумя средами без смешивания. Используется в качестве подогревателя или охладителя в технологических процессах пищевой, химической и тяжелой промышленности, а также для нагрева воды в сфере ЖКХ (ГВС, отопле..
По запросу

Наличие:

Подробнее

Теплообменник пластинчатый разборный Swep GF-097 N

GF-097 N — теплообменник компании Swep с Ду200. Устройство, при помощи которого, выполняется передача тепла. В процессе задействованы две среды: потребитель (холодная сторона) и теплоноситель (горячая). Аппарат позволяет обменяться веществам энергией без смешивания — взаимодействие прои..
По запросу

Наличие:

Подробнее

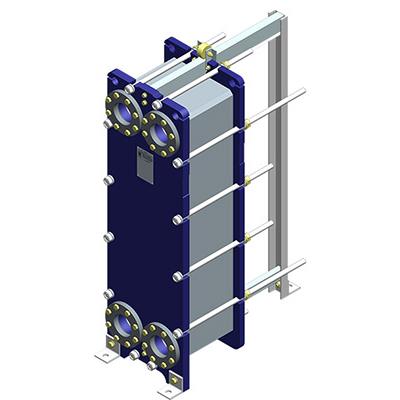

Теплообменник пластинчатый разборный Ридан НН 45Е
