Аппарат теплообменный пластинчатый разборный Ридан НН 14 (Ду 50 мм)
Нажмите чтобы увеличить
Ридан НН 14 — разборный пластинчатый теплообменный аппарат одноименной компании с Ду 50 мм. Глубина рифления пластины 2,5 мм, а соотношение ширины к длине формирует рабочую поверхность площадью 14 дм2.
Применим во всех технологических и бытовых процессах мощностью до 500 кВт, паровое отопление до 1 МВт. Распространенный типоразмер для остывания гидравлических машин и станций, а так же систем подготовки и фильтрации масла прокатных станов и закалочных ванн.
Способен с легкостью утилизировать до 150 киловатт тепловой энергии при водяном остужении индустриальных масел. Создает перепад температуры до 20 градусов Цельсия!
Применяется в пищевой индустрии, как подогреватель рубашек оборудования, стабилизатор температурного режима для стерилизации в консервных производствах. Нагреватель мелассы для дрожжевых заводов, охлаждение пивного сусла, сливок, охладитель приемки свежего молока, подогревание сахарного сиропа для изготовления кваса и лимонада.
Характеристики
- Рабочая температура: от –30 °С до +200 °С.
- Максимальное рабочее давление: до 25 бар.
- Используемые материал прокладок: Nitrile, EPDM, Viton.
- Материал пластин: SMO 254, AISI 304, AISI 316, Titanium.
- Допустимое количество пластин: 11 — 111 шт.

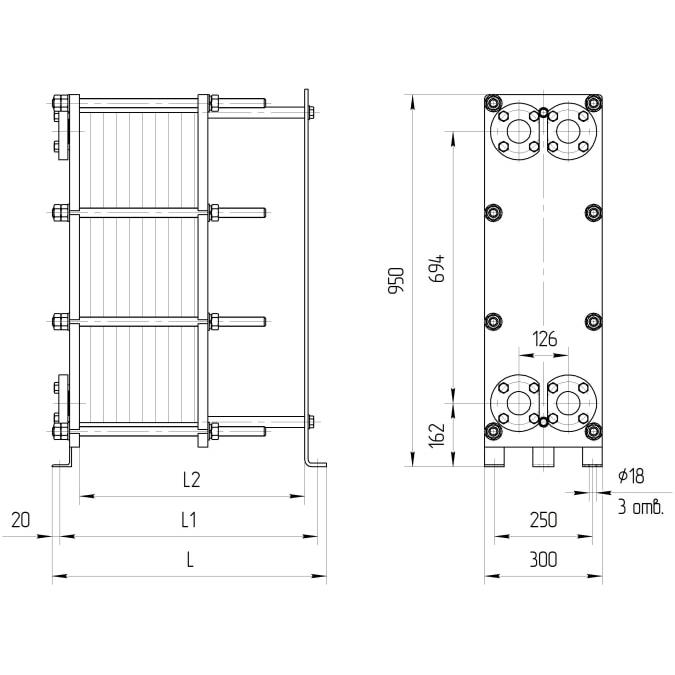

Таблица размеров
| Тип теплообменника | № рамы | Размеры в миллиметрах | Стяжные шпильки | Кол-во пластин, шт. | Макс. масса, кг. | |||||
|---|---|---|---|---|---|---|---|---|---|---|
| L | L1 | L2 | размер | кол-во, шт. | ||||||
| Расчетное давление 1,0 МПа (10 кгс/см2) | ||||||||||
| НН №14 | 1 | 515 | 475 | 400 | М20 | 8 | 5-39 | 135 | ||
| 2 | 715 | 675 | 600 | М20 | 8 | 40-75 | 160 | |||
| 3 | 915 | 875 | 800 | М20 | 8 | 76-111 | 185 | |||
| Расчетное давление 1,6 МПа (16 кгс/см2) | ||||||||||
| НН №14 | 1 | 520 | 480 | 400 | М24 | 8 | 5-39 | 150 | ||
| 2 | 720 | 680 | 600 | М24 | 8 | 40-75 | 182 | |||
| 3 | 920 | 880 | 800 | М24 | 8 | 76-111 | 216 | |||
Стоимость
Цена (от 47 500 Р) указана для примера.
Ридан НН 14 — типомодель. Исполнение каждого теплообменного аппарата отличается по количеству, компоновкам, материалам пластин и материалам прокладок, поскольку теплообменники рассчитываются под конкретный объект индивидуально.
Определить конечную стоимость можно, заполнив поля характеристик в разделе Расчет теплообменника онлайн, или связавшись с инженером нашей компании, который сориентирует откуда взять расчетные данные.
Для расчета потребуются:
- рабочие среды теплоносителя и потребителя (например, вода-вода)
- тепловая нагрузка или расход одной из рабочих сред
- требуемые температуры теплоносителя и потребителя на входе и выходе теплообменника
- допустимые потери по напору
- максимальное давление
После того, как будут предоставлены данные для расчета, наши инженеры в кратчайшие сроки предоставят теплотехнический расчет с чертежом аппарата и цену со сроками изготовления и доставкой до объекта.
Отзывы
(1)Подобрать теплообменник по параметрам
Греющая сторона
Нагреваемая сторона
Есть готовый расчет, заполненный опросный лист или спецификация? Прикрепите файл:
