Аппарат теплообменный пластинчатый разборный ЭТРА ЭТ-130c (Ду 200 мм)

Нажмите чтобы увеличить

ЭТ-130с компании ЭТРА с Ду 200 — аппарат предназначенный для передачи тепловой энергии от одной жидкой среды другой. Одна из них является теплоносителем (горячая), вторая — потребителем (холодная). Используется в процессах тепло и водоснабжения в коммунальной энергетике. Также применим в системах производственного характера: охлаждение, рекуперация, пастеризация и прочих.

Бесплатная доставка
Отгрузка от 1 дня
Расчет и подбор от 15 мин

Производители Этра
Модель: ЭТ-130c
Наличие: уточните у менеджера
Склад в Омске:
ул. Северная 5-я, дом 192

Рейтинг товара:

Отзывов: 1

Цена: 597 450 RUB *

Заказать

Характеристики

Рабочая температура: от –30 °С до +200 °С.
Максимальное рабочее давление: до 25 бар.
Используемые материал прокладок: Nitrile, EPDM, Viton.
Материал пластин: SMO 254, AISI 304, AISI 316, Titanium.
Допустимое количество пластин: 11 — 111 шт.

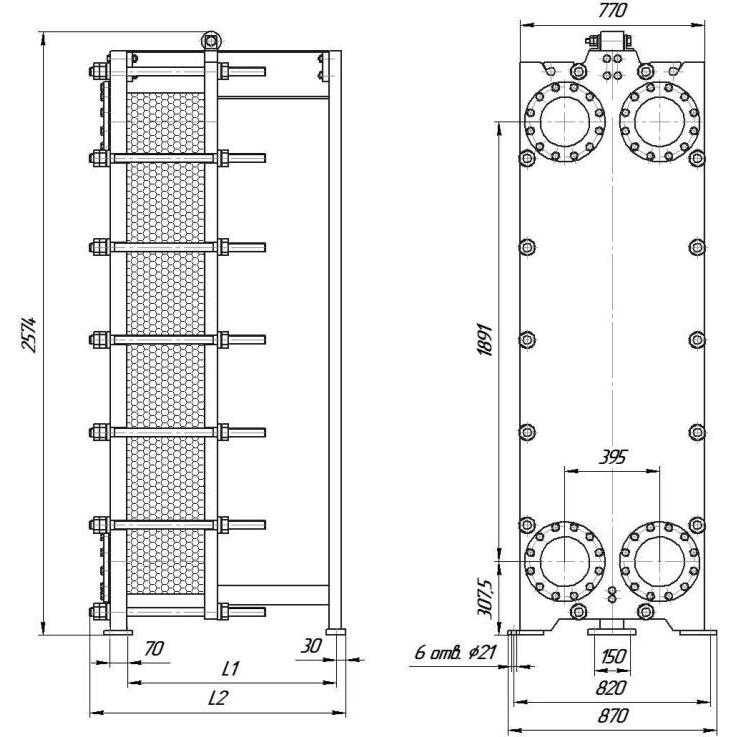

Таблица размеров

ЭТ-130с (1,0 МПа)
Номер рамы	Порт	L1, мм	L2, мм	Кол-во пластин	Масса, кг	Поверхность теплообмена, м²	Основной крепеж
1	Ду200	520	685	5 — 50	1775-2030	3,9-62,4	М36, 12 шт
2		770	935	51 — 85	2055-2280	63,7-114,4
3		1020	1185	86 — 140	2305-2585	115,7-179,4
4		1520	1685	141 — 230	2660-3165	180,7-296,4
5		2020	2185	231 — 330	3235-3800	297,7-426,4
6		3020	3185	331 — 450	4080-4760	427,7-582,4
ЭТ-130с (1,6 МПа)
Номер рамы	Порт	L1, мм	L2, мм	Кол-во пластин	Масса, кг	Поверхность теплообмена, м²	Основной крепеж
1	Ду200	520	685	5 — 50	2225-2530	3,9-62,4	М36, 16 шт
2		770	945	51 — 85	2565-2830	63,7-114,4
3		1020	1185	86 — 140	2865-3200	115,7-179,4
4		1520	1685	141 — 230	3290-3900	180,7-296,4
5		2020	2185	231 — 330	3990-4665	297,7-426,4
6		3020	3185	331 — 450	5015-5830	427,7-582,4

Стоимость

Цена (от 597 450 Р) указана для примера.

ЭТРА ЭТ-130c — типомодель. Исполнение каждого теплообменного аппарата отличается по количеству, компоновкам, материалам пластин и материалам прокладок, поскольку теплообменники рассчитываются под конкретный объект индивидуально.

Определить конечную стоимость можно, заполнив поля характеристик в разделе Расчет теплообменника онлайн, или связавшись с инженером нашей компании, который сориентирует откуда взять расчетные данные.

Для расчета потребуются:

рабочие среды теплоносителя и потребителя (например, вода-вода)
тепловая нагрузка или расход одной из рабочих сред
требуемые температуры теплоносителя и потребителя на входе и выходе теплообменника
допустимые потери по напору
максимальное давление

После того, как будут предоставлены данные для расчета, наши инженеры в кратчайшие сроки предоставят теплотехнический расчет с чертежом аппарата и цену со сроками изготовления и доставкой до объекта.
