Аппарат теплообменный пластинчатый разборный ЭТРА ЭТ-086c (Ду 150 мм)

Нажмите чтобы увеличить

ЭТ-086с компании ЭТРА с Ду 150 — аппарат предназначенный для передачи тепловой энергии от одной жидкой среды другой. Одна из них является теплоносителем (горячая), вторая — потребителем (холодная). Используется в процессах тепло и водоснабжения в коммунальной энергетике. Также применим в системах производственного характера: охлаждение, рекуперация, пастеризация и прочих.

Бесплатная доставка
Отгрузка от 1 дня
Расчет и подбор от 15 мин

Производители Этра
Модель: ЭТ-086c
Наличие: уточните у менеджера
Склад в Омске:
ул. Северная 5-я, дом 192

Рейтинг товара:

Отзывов: 1

Цена: 355 900 RUB *

Заказать

Характеристики

Рабочая температура: от –30 °С до +200 °С.
Максимальное рабочее давление: до 25 бар.
Используемые материал прокладок: Nitrile, EPDM, Viton.
Материал пластин: SMO 254, AISI 304, AISI 316, Titanium.
Допустимое количество пластин: 11 — 111 шт.

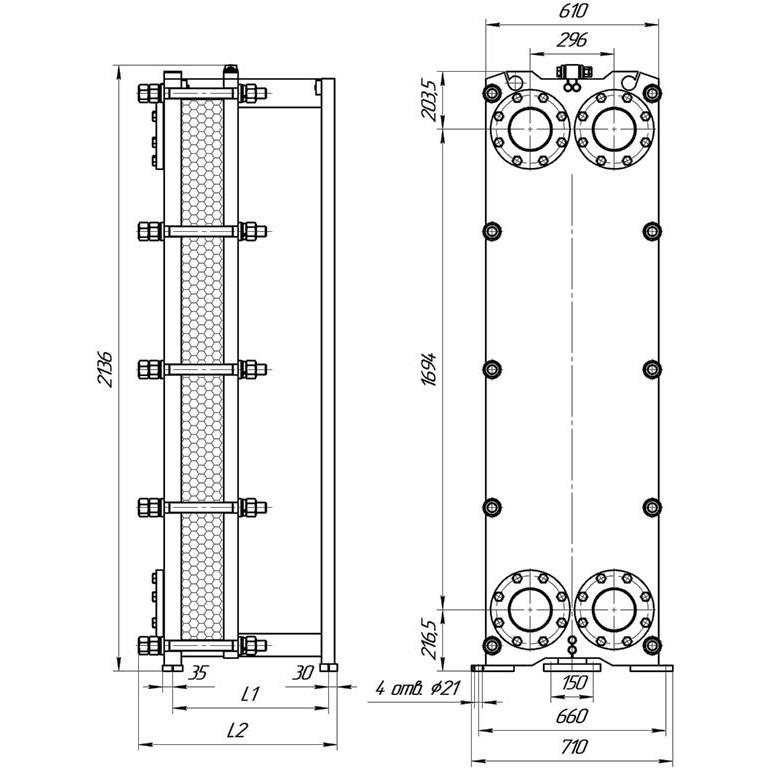

Таблица размеров

ЭТ-086c (1,0 МПа)
Номер рамы	Порт	L1, мм	L2, мм	Кол-во пластин	Масса, кг,max	Поверхность теплообмена, м²	Основной крепеж
1	Ду150	550	685	5-50	970 – 1140	2,6 – 41,3	М36, 8 шт
2		800	925	51 — 80	1165– 1275	42,1 – 67,1
3		1050	1175	81 — 130	1300-1490	67,9-110,1
4		1550	1675	131 — 220	1540-1880	110,9-187,5
5		2050	2175	221 — 300	1925-2230	188,3-256,3
6		3050	3175	301 – 430	2320-2820	257,1-368,1
7		4050	4175	431 — 600	2900-3555	368,9-514,3
ЭТ-086c (1,6 МПа)
Номер рамы	Порт	L1, мм	L2, мм	Кол-во пластин	Масса, кг,max	Поверхность теплообмена, м²	Основной крепеж
1	Ду150	550	685	5-50	1160-1335	2,6 – 41,3	М36, 10 шт
2		800	935	51 — 80	1365-1475	42,1 – 67,1
3		1050	1185	81 — 130	1505-1695	67,9-110,1
4		1550	1685	131 — 220	1745-2095	110,9-187,5
5		2050	2185	221 — 300	2145-2450	188,3-256,3
6		3050	3185	301 – 430	2560-3055	257,1-368,1
7		4050	4185	431 — 600	3155-3810	368,9-514,3

Стоимость

Цена (от 355 900 Р) указана для примера.

ЭТРА ЭТ-086c — типомодель. Исполнение каждого теплообменного аппарата отличается по количеству, компоновкам, материалам пластин и материалам прокладок, поскольку теплообменники рассчитываются под конкретный объект индивидуально.

Определить конечную стоимость можно, заполнив поля характеристик в разделе Расчет теплообменника онлайн, или связавшись с инженером нашей компании, который сориентирует откуда взять расчетные данные.

Для расчета потребуются:

рабочие среды теплоносителя и потребителя (например, вода-вода)
тепловая нагрузка или расход одной из рабочих сред
требуемые температуры теплоносителя и потребителя на входе и выходе теплообменника
допустимые потери по напору
максимальное давление

После того, как будут предоставлены данные для расчета, наши инженеры в кратчайшие сроки предоставят теплотехнический расчет с чертежом аппарата и цену со сроками изготовления и доставкой до объекта.
