Аппарат теплообменный пластинчатый разборный ЭТРА ЭТ-043c (Ду 200 мм)

Нажмите чтобы увеличить

ЭТ-043с компании ЭТРА с Ду 200 — аппарат предназначенный для передачи тепловой энергии от одной жидкой среды другой. Одна из них является теплоносителем (горячая), вторая — потребителем (холодная). Используется в процессах тепло и водоснабжения в коммунальной энергетике. Также применим в системах производственного характера: охлаждение, рекуперация, пастеризация и прочих.

Бесплатная доставка
Отгрузка от 1 дня
Расчет и подбор от 15 мин

Производители Этра
Модель: ЭТ-043c
Наличие: уточните у менеджера
Склад в Омске:
ул. Северная 5-я, дом 192

Рейтинг товара:

Отзывов: 1

Цена: 196 880 RUB *

Заказать

Характеристики

Рабочая температура: от –30 °С до +200 °С.
Максимальное рабочее давление: до 25 бар.
Используемые материал прокладок: Nitrile, EPDM, Viton.
Материал пластин: SMO 254, AISI 304, AISI 316, Titanium.
Допустимое количество пластин: 11 — 111 шт.

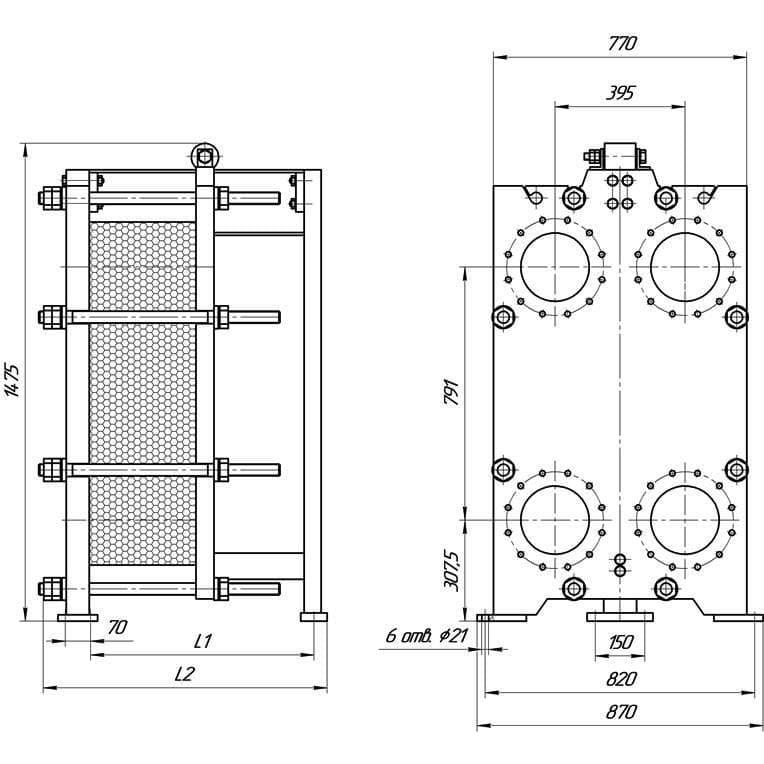

Таблица размеров

ЭТ-043c (1,0 МПа)
Номер рамы	Порт	L1, мм	L2, мм	Кол-во пластин	Масса, кг,max	Поверхность теплообмена, м²	Основной крепеж
1	Ду200	520	685	5 — 50	945 — 1075	1,3-20,6	М36, 8 шт
2		770	935	51 — 85	1095-1205	21,1-37,8
3		1020	1185	86 — 140	1220-1360	38,3-59,3
4		1520	1685	141 — 230	1415-1660	59,8-98,0
5		2020	2185	231 — 330	1715-1990	98,5-141,0
6		3020	3185	331 — 450	2195-2530	141,5-192,6
ЭТ-043c (1,6 МПа)
Номер рамы	Порт	L1, мм	L2, мм	Кол-во пластин	Масса, кг,max	Поверхность теплообмена, м²	Основной крепеж
1	Ду200	520	695	5 — 50	1100-1255	1,3-20,6	М36, 8 шт
2		770	945	51 — 85	1275-1405	21,1-37,8
3		1020	1195	86 — 140	1425-1590	38,3-59,3
4		1520	1695	141 — 230	1645-1940	59,8-98,0
5		2020	2195	231 — 330	1995-2325	98,5-141,0
6		3020	3195	331 — 450	2530-2930	141,5-192,6

Стоимость

Цена (от 196 880 Р) указана для примера.

ЭТРА ЭТ-043c — типомодель. Исполнение каждого теплообменного аппарата отличается по количеству, компоновкам, материалам пластин и материалам прокладок, поскольку теплообменники рассчитываются под конкретный объект индивидуально.

Определить конечную стоимость можно, заполнив поля характеристик в разделе Расчет теплообменника онлайн, или связавшись с инженером нашей компании, который сориентирует откуда взять расчетные данные.

Для расчета потребуются:

рабочие среды теплоносителя и потребителя (например, вода-вода)
тепловая нагрузка или расход одной из рабочих сред
требуемые температуры теплоносителя и потребителя на входе и выходе теплообменника
допустимые потери по напору
максимальное давление

После того, как будут предоставлены данные для расчета, наши инженеры в кратчайшие сроки предоставят теплотехнический расчет с чертежом аппарата и цену со сроками изготовления и доставкой до объекта.
