Аппарат теплообменный пластинчатый разборный ЭТРА ЭТ-004с (Ду 32 мм)
Нажмите чтобы увеличить
ЭТ-004с компании ЭТРА с Ду 32 мм — аппарат предназначенный для передачи тепловой энергии от одной жидкой среды, другой. Одна из них является теплоносителем (горячая), вторая — потребителем (холодная). Используется в процессах тепло и водоснабжения в коммунальной энергетике. Также применим в системах производственного характера: охлаждение, рекуперация, пастеризация и прочих.
Характеристики
- Рабочая температура: от –30 °С до +200 °С.
- Максимальное рабочее давление: до 25 бар.
- Используемые материал прокладок: Nitrile, EPDM, Viton.
- Материал пластин: SMO 254, AISI 304, AISI 316, Titanium.
- Допустимое количество пластин: 11 — 111 шт.

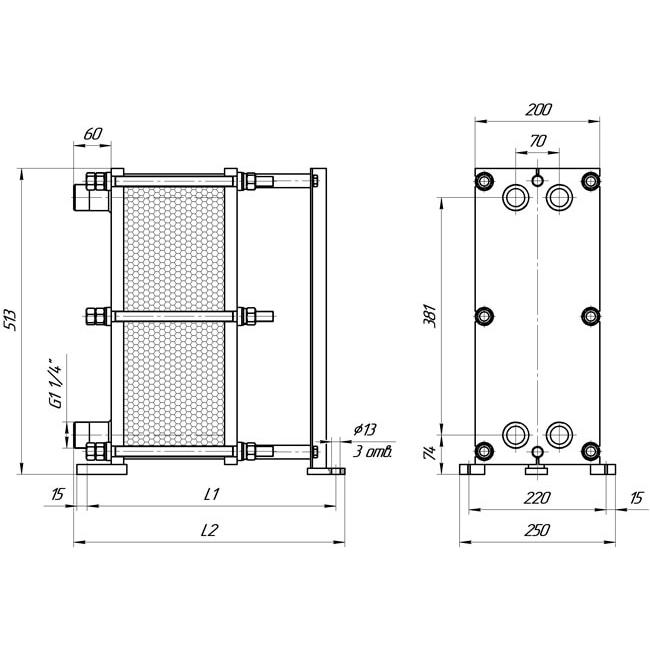

Таблица размеров
| ЭТ-004c (1,0 МПа) | |||||||
| Номер рамы | Порт | L1, мм | L2, мм | Кол-во пластин | Масса, кг | Поверхность теплообмена, м2 | Основной крепеж |
| 1 | Ду32 | 250 | 285 | 5 – 20 | 35 – 38 | 0,12 – 0,72 | М16, 6 шт |
| 2 | 400 | 435 | 21 – 50 | 41 – 47 | 0,78 – 1,92 | ||
| 3 | 550 | 585 | 51 – 80 | 49 – 56 | 1,96 – 3,1 | ||
| 4 | 700 | 735 | 81 — 110 | 58 – 64 | 3,2 – 4,3 | ||
| 5 | 850 | 885 | 111 — 140 | 67 – 73 | 4,4 – 5,5 | ||
| ЭТ-004c (1,6 МПа) | |||||||
| Номер рамы | Порт | L1, мм | L2, мм | Кол-во пластин | Масса, кг | Поверхность теплообмена, м2 | Основной крепеж |
| 1 | Ду32 | 250 | 285 | 5 – 20 | 35 – 39 | 0,12 – 0,72 | М16, 6 шт |
| 2 | 400 | 435 | 21 – 50 | 42 – 49 | 0,78 – 1,92 | ||
| 3 | 550 | 585 | 51 – 80 | 52 – 60 | 1,96 – 3,1 | ||
| 4 | 700 | 735 | 81 — 110 | 62 – 70 | 3,2 – 4,3 | ||
| 5 | 850 | 885 | 111 — 140 | 72 — 80 | 4,4 – 5,5 | ||
Стоимость
Цена (от 19 845 Р) указана для примера.
ЭТРА ЭТ-004с — типомодель. Исполнение каждого теплообменного аппарата отличается по количеству, компоновкам, материалам пластин и материалам прокладок, поскольку теплообменники рассчитываются под конкретный объект индивидуально.
Определить конечную стоимость можно, заполнив поля характеристик в разделе Расчет теплообменника онлайн, или связавшись с инженером нашей компании, который сориентирует откуда взять расчетные данные.
Для расчета потребуются:
- рабочие среды теплоносителя и потребителя (например, вода-вода)
- тепловая нагрузка или расход одной из рабочих сред
- требуемые температуры теплоносителя и потребителя на входе и выходе теплообменника
- допустимые потери по напору
- максимальное давление
После того, как будут предоставлены данные для расчета, наши инженеры в кратчайшие сроки предоставят теплотехнический расчет с чертежом аппарата и цену со сроками изготовления и доставкой до объекта.
